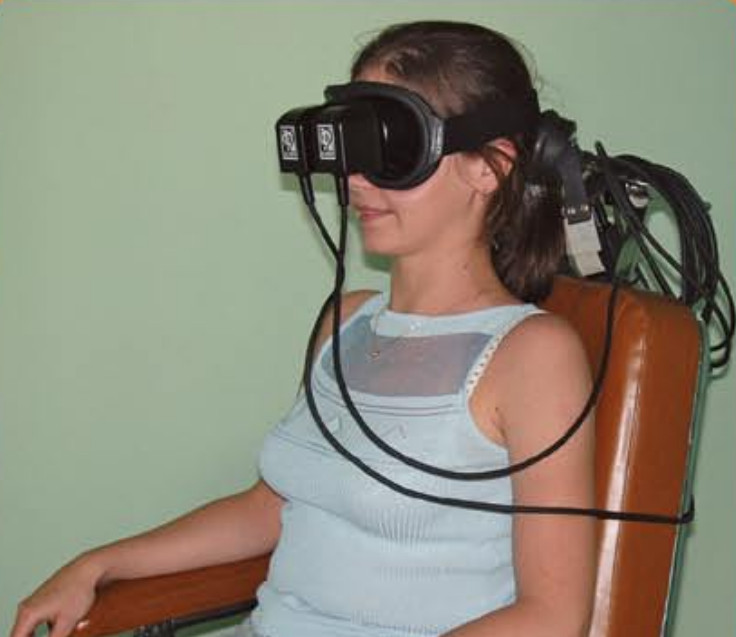

Электронистагмограф

«Нейро-КМ – Электронистагмограф» - комплекс для отоневрологического, вестибулометрического и психофизиологического тестирования с синхронной регистрацией и анализом движений головы, высокоорганизованных глазодвигательных феноменов (слежение объекта, саккады), а также различных видов вестибулярного и невестибулярного нистагма - спонтанного, вращательного, поствращательного, оптокинетического, вестибулооптокинетического, калорического, цервикального и других.

Датчик угловой скорости головы позволяет осуществлять синхронную оценку фаз поворотов и наклонов головы и глазодвигательной активности любого генеза (компенсаторные отклонения глаз, медленные смещения глазного яблока в процессе следящей функции, саккады, нистагм, в том числе цервикального и вестибуло-цервикального происхождения).

АПК «Нейро-КМ – Электронистагмограф» представляет собой четырёхканальный усилитель постоянного тока для регистрации и анализа биопотенциалов (корнео-ретинального потенциала) глазных яблок (электроокулограмма, её частный вариант – электронистагмограмма) в покое и при осуществлении пациентом различных классов рефлекторных (преимущественно нистагм) и произвольных (воображаемое, плавное и саккадическое слежение) глазодвижений. Регистрация и анализ электроокулограммы производятся в постоянном сопоставлении с показателями положения и движения головы с определением угловой скорости её поворотов и наклонов, что достигается размещением на голове миниатюрного однокомпонентного прецизионного датчика регистрации движений головы (в одной из трёх взаимно перпендикулярных плоскостей в зависимости от места крепления датчика). Электронный блок конструктивно выполнен в едином корпусе – четырёхканальный усилитель биопотенциалов, канал регистрации движений головы, модуль оцифровки аналогового сигнала. Программное обеспечение в ОС Windows позволяет производить все классические виды обработки электроокулограммы и ритмической глазодвигательной активности – электронистагмограммы, формировать базу данных пациентов и конкретных обследований.

Электронистагмограф (электроокулограф) выполнен в виде отдельного малогабаритного блока, подключаемого к персональному компьютеру при помощи стандартного USB интерфейса.
В приборе широко используются микропроцессорная техника и современные высококачественные электронные компоненты.
Питание устройства осуществляется от USB порта, при этом выполнена гальваническая развязка электрических цепей, имеющих непосредственный контакт с пациентом.

СПЕЦИФИКАЦИЯ ПОСТАВКИ

аппаратно-программного комплекса «Нейро-КМ – Электронистагмограф»



1.

АППАРАТНАЯ ЧАСТЬ



1.1.

Усилительный комплекс:



1.1.1.

Аналого-цифровой преобразователь (в одном корпусе с 1.1.2.)

Один

1.1.2.

Усилитель биопотенциалов на принципе постоянного тока четырёхканальный + один канал регистрации движений головы, с коммутационным кабелем связи с ПЭВМ и питания через USB-порт (настольный вариант), либо связи с ПЭВМ через СОМ-порт и с питанием от сети переменного тока посредством адаптера – вариант регистрации ЭОГ в условиях вращательных тестов через токосъёмные кольца ротационного стенда (в одном корпусе с 1.1.1.)

Один

1.1.3.

Однокомпонентный прецизионный датчик регистрации движений головы (в одной из трёх взаимно перпендикулярных плоскостей в зависимости от места крепления датчика) – угловой скорости её поворотов и наклонов и угла смещения; эластичное устройство фиксации датчика на голове

Один

1.2.

Комплект регистрирующих накожных неполяризуемых электродов (одноразовых или многоразовых) с электродными кабелями

Один

комплект

1.3.

Устройство для фиксации лица пациента с упорами для лба и подбородка, с изменяемой высотой над столом подбородочного упора, смонтированное на передвижном настольном основании (т.н. «лицевой установ»)

Одно

1.4.

Стойка многофункциональная на настольном кронштейне для размещения усилителя биопотенциалов

Одна

1.5.

ПЭВМ примерной конфигурации: TisMate Core i5 4570/ 2x2 Gb DDR3/ HDD 1000 Gb S-ATA/ Video 1 Gb/ DVD-RW/ InWin 500 W/ Windows 7/ два монитора 19”, клавиатура, манипулятор «мышь», звуковые колонки, ч/б лазерный принтер, сетевой фильтр, информационный кабель монитора пациента 5,0 м. Подключение комплекса осуществляется к порту USB.

Поставка

по желанию

Заказчика

2.

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ (ПО рассчитано для ПЭВМ, поддерживающих Windows ХР и выше)



2.1.

Программное обеспечение синхронной регистрации и анализа поворотов головы и различных видов вестибулярного и невестибулярного нистагма (спонтанного, вращательного, поствращательного, оптокинетического, вестибулооптокинетического, калорического, вестибулоцервикального, оптовестибулоцервикального и др.); экспресс-оценка следящей и саккадической функции глазодвигательной системы

Одно

3.

СЕРВИСНОЕ ОБСЛУЖИВАНИЕ



3.1.

Установка и наладка аппаратно-программного комплекса «Нейро-КМ – Электронистагмограф» на базе Заказчика или Исполнителя

Производится по договорённости

3.2.

Внедрение методов компьютерной электроокулографии с обучением на базе Исполнителя (одного человека), предоставлением методической литературы

Производится

3.3.

Гарантийное обслуживание аппаратно-программного комплекса «Нейро-КМ ­– Электронистагмограф» в течение трёх лет

Производится



Устройство построено на основе усилителей постоянного тока, что обеспечивает регистрацию очень медленных процессов ЭОГ.
Применённый в устройстве аналого-цифровой преобразователь с большим динамическим диапазоном входных сигналов позволил отказаться от аппаратной установки изолиний в случае использования биоэлектродов с ненулевым напряжением поляризации.

    1. Количество каналов регистрации сигналов ЭОГ­ – 4.
    2. Полоса пропускания канала ЭОГ – 0...100 Гц.
    3. Разрядность АЦП – 24 бит.
    4. Разрешающая способность АЦП – 1 мкВ.
    5. Максимально допустимое напряжение поляризации электродов – 50 мВ.
    6. Частота дискретизации по каждому из каналов – 500 Гц.
    7. Подавление синфазных помех – не менее 100 дБ.
    8. Дрейф нулевой линии входного усилителя – не более 15 мкВ/оС.
    9. Входное сопротивление усилителей – не менее 10 МОм.
    10. Максимальная угловая скорость, измеряемая датчиком угловой скорости
       (головы) – 300 град/сек.
11. Разрешающая способность датчика угловой скорости – 0,5 град/сек.
12. Передача информации и электропитание осуществляются через порт USB стационарной ПЭВМ или ноутбука, напряжение +5 В (настольный вариант комплекса, без вращения пациента).
13. Передача информации осуществляется через СОМ-порт стационарной ПЭВМ или ноутбука, электропитание – от сети переменного тока 220 В посредством понижающего адаптера (вариант регистрации ЭОГ в условиях вращательных тестов через токосъёмные кольца ротационного стенда).
14. Напряжение пробоя гальванической развязки от сети переменного тока (в варианте связи с ПЭВМ через СОМ-порт) и от самой ПЭВМ (при подключении к ней через порт USB) – не менее 4000 В.
